SGSB020C 芯片使用 ARM 32-bit 安全核处理器。充分利用其卓越的架构特性、高性能和 超低的成本，在提供高性能的同时，还提供安全、节能的解决方案。 芯片内置硬件安全加密模块，支持多种加密安全算法，包括 DES、TDES、AES、RSA、 SHA、ECC 等主流加密算法，芯片硬件还支持多种攻击检测功能。 芯片内部包含安全 BOOT 程序，支持下载、启动时对固件签名校验。芯片集成了丰富 的外设资源，所有外设驱动软件兼容目前主流安全芯片软件接口并符合 ARM CMSIS 规范， 用户可在现有方案基础上进行快速开发和移植。 采用先进的制造工艺，使本款芯片可以提供更高的主频和更低的功耗。

● ARM 32-bit 安全核

■ 32-bit RISC Core（ARMv7-M）

■  MPU 内存保护单元

■  144/120/108/72/60/54MHz 主频（1、2、4 分频可调）

■  1 个受控 JTAG-DP 调试端口

● 128KB 随机加扰 SRAM l 1MB Flash

●  系统控制模块（控制所有外设模块时钟及系统相关配置）

● 安全加密算法加速引擎

■   对称算法：DES、TDES、AES-128/192/256

■  非对称算法：RSA-1024/2048、ECC

■ HASH 校验算法：SHA-1/224/256/384/512

● 3 个 UART 接口（均支持 4 线）

● 3 个 SPI 接口（1 个主从可配，2 个仅主）

● 1 个高速 SPI 接口 SPI3(主/从可配)

● 1 个 I2C 接口

● 6 个 32 位 TIMER(带有 PWM 功能)

● 1 个真随机数发生器

● 1 个 DMA 控制器（支持 4 通道 DMA 传输）

● 1 个 CRC 模块（支持 16Bit/32Bit、多种常用多项式计算）

● 最多支持 8 个静态 Tamper 或 4 组动态 Tamper(2 输出，2 输入)，动/静态可配

● 1 个 USB（OTG-FS）

■  支持 USB2.0 和 OTG1.0a

■ 内置 USB PHY 模块

● 芯片集成内部看门狗

● 1 个支持 1MHz 采样率的 7 通道 10bit ADC，通道 0 采集电压范围是 0~5V(内部分压 1.7M/425K)，其余通道采集电压范围 0~1.2V

● 芯片集成 USB 充电管理模块，支持高达 200mA 的充电电流

● 芯片集成开关机功能

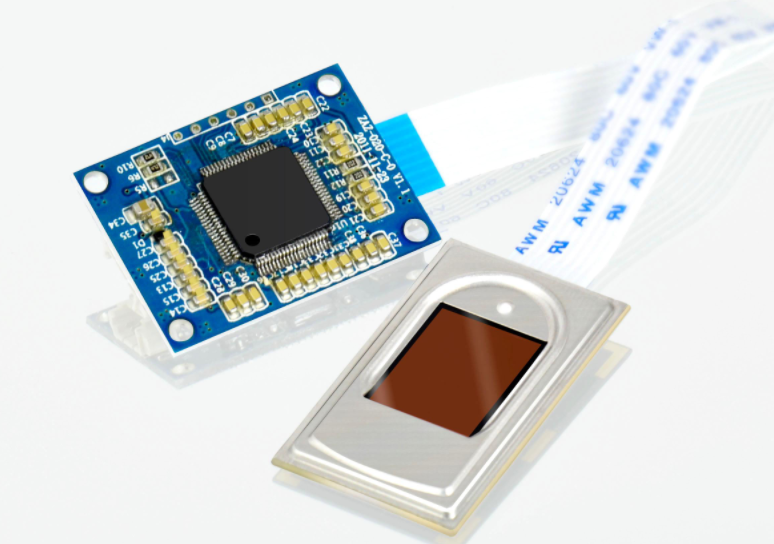

物联网安全设备、指纹模块
