SGSA903S 芯片使用 SC300 安全核处理器，最高 204MHz 主频，充分利用其卓越的架构特性、高性能，在提供高性能的同时，还提供安全、节能的解决方案。芯片内置硬件安全加密模块，支持多种加密安全算法，包括 DES、TDES、AES、RSA、ECC、SHA 等主流加密算法。芯片硬件还支持多种攻击检测功能，符合金融安全设备标准。芯片内部包含安 BOOT 程序，支持下载、启动时对固件签名校验。芯片内建 640KB SRAM ,同时片内还集成了丰富的外设资：Smartcard、磁条卡解码、安全键盘、LCDI、DCMI等，所有外设驱动软件兼容目前主流安全芯片软件接口并符合 ARM CMSIS 规范，用户可在现有方案基础上进行快速开发和移植。

● ARM SecurCore™ SC300™核心

■ 32-bit RISC Core（ARMv7-M）

■ MPU 内存保护单元

■ 最高 204MHz 主频（1、2 分频可调）

■ FPU 单元

■ 1 个受控 JTAG-DP/SW-DP 调试端口

● 640KB SRAM

● 1 个 QSPI 控制器，支持 XIP

●系统控制模块（控制所有外设模块时钟及系统相关配置）

● 安全加密算法加速引擎

■ 对称算法：DES、TDES、AES-128/192/256

■ 非对称算法：RSA-1024/2048、ECC

■ HASH 校验算法：SHA-1/224/256/384/512

●2 路 SmartCard 接口（支持 EMV Level-1 协议规范、ISO7816-3 标准），其中 SCI0 集成

●7816 电平转换功能，可配置输出 3V 和 1.8V

●4 路 UART 接口（均支持 4 线）

●3 路 SPI 接口（其中 SPI0 主从可配，其他 2 路仅支持 Master）

●1 路高速 SPI Master 接口 SPI5

●1 路 IIC 接口

●1 路 KBD（4x5 矩阵键盘）

●8 个 32 位 TIMER(带有 PWM 功能，支持单周期输出)

●1  LCDI 接口，支持 8080、6800 总线协议

●1 个真随机数发生器

●1 个 DMA 控制器（支持 8 通道 DMA 传输）

●1 个 CRC 模块（支持 16Bit/32Bit、多种常用多项式计算）

●最多支持 87 个 GPIO

●最多支持 8 个静态 Tamper 或 4 组动态 Tamper(4 输出，4 输入)，动/静态可配

●1 组内部 Sensor（支持高低电压、高低温、Mesh、时钟和 voltage glitch 检测）

●1 块密钥存储区（支持硬件快速擦除）

●1 个 USB（OTG-FS）

■支持 USB2.0 和 OTG1.0a

■ 内置 USB PHY 模块

■ 专用 DMA 通道和专有的中断向量，加快数据通信速度

●集成内部看门狗

● 1 个 10bit DAC 接口

● 1 个 7 通道 12bit ADC，最高支持 857KHz 采样率（0 通道固定采集 CHARGE_VBAT 电

●压，其余通道采集电压范围 0~1.8V 或 0~3.6V 可配）。

●支持磁条解码功能，支持 ISO/ABA、AAMVA、IBM 和 JIS II 等标准卡

●1 个 DCMI 接口

●芯片集成一个可对外输出 150mA 驱动能力的 LDO

●芯片集成 USB 充电管理模块，支持最大 200mA 的充电电流

●芯片集成开关机功能

支持 27.12M 输出

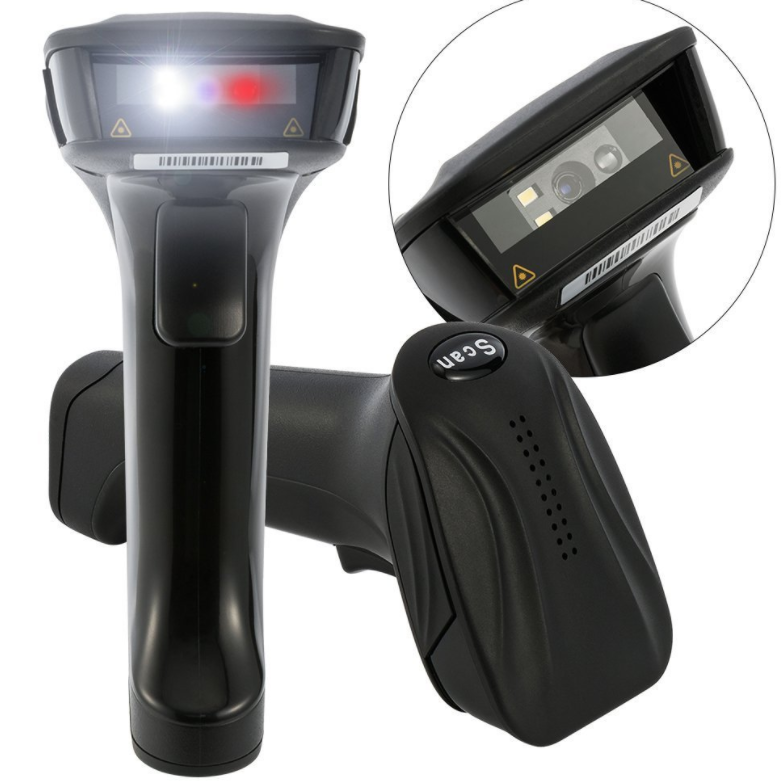

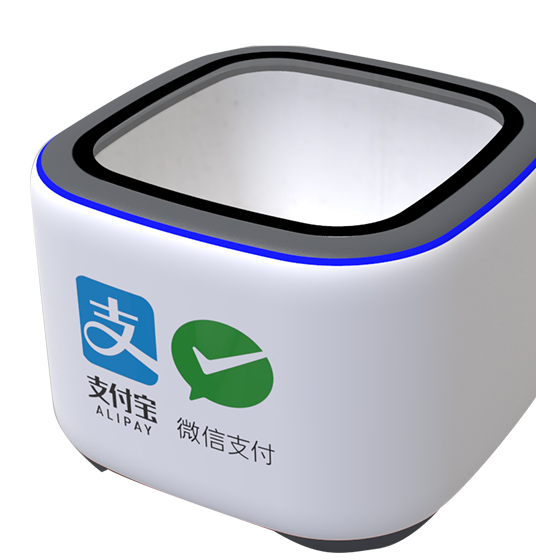

 二维码扫码终端

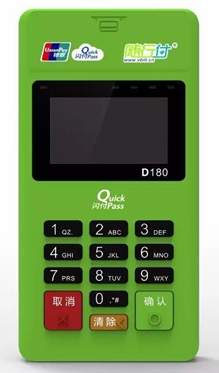

简易 POS 机等其他有二维码扫码和对功耗和成本敏感的金融安全设备
